• کاربر مهمان ،حجم مصرفی اینترت و دانلود شما از این انجمن به صورت نیم بها محاسبه می گردد. جهت ارسال پاسخ یا سوال در انجمن ،نیازی به ثبت نام ندارید . در صورتی که این سایت مورد توجه و رضایت شما قرار گرفته است ،لطفا با عضویت در سایت ،به جمع ما بپیوندید .
منتظر افتتاح فروشگاه اینترنتی جدید ما باشید . فروشگاه AZAX به زودی افتتاح خواهد شد .

مشکل افت ولتاژ منبع تغدیه

در مجموع 5 کاربر از این موضوع بازدید داشته است دیدن جزئیات

هم اکنون 1 نفر شامل 0عضو و 1مهمان در حال مشاهده این موضوع است

armin

کاربر عضو
عضو انجمن 220ولت
کاربر عادی
عضویت
5 July 2016
ارسال ها
78
لایک ها
25
محل سکونت
دزفول،شهر مقاومت و پایداری
با سلام
بنده از اینترنت یک مدار منبع تغذیه دانلود کردم و اون رو ساختم
اما حالا مشکل افت ولتاژ شدید دارم


البته ترانزیستور های اصلی مدار d1047هستند که من پیدا نکردم و به پیشنهاد طراح مدار mje13009استفاده کردم .ممکنه مشکل از ترانزیستور ها باشه؟


مهران چمنی

مدیریت کل سایت
عضو کادر مدیریت
مدیریت کل انجمن ها
مدیریت کل فروشگاه
عضویت
21 October 2015
ارسال ها
841
لایک ها
804
محل سکونت
مشهد / شهر عشـــق
سلام
توضیحاتتون برای ما کافی نیست
بیشتر توضیح بدین
همچنین منظور از افت ولتاژ شدید یعنی چی
در نقشه مداری که ارسال کردیین اصلا از ترانزیستور 1047استفاده نشده !
ترانزیستور 1047 قیمت بالایی داره و در مدارات فرکانس بالا استفاده میشه و در منابع تغذیه کاربردی نداره

آخرین ویرایش:

armin

کاربر عضو
عضو انجمن 220ولت
کاربر عادی
عضویت
5 July 2016
ارسال ها
78
لایک ها
25
محل سکونت
دزفول،شهر مقاومت و پایداری
سلام
توضیحاتتون برای ما کافی نیست
بیشتر توضیح بدین
همچنین منظور از افت ولتاژ شدید یعنی چی

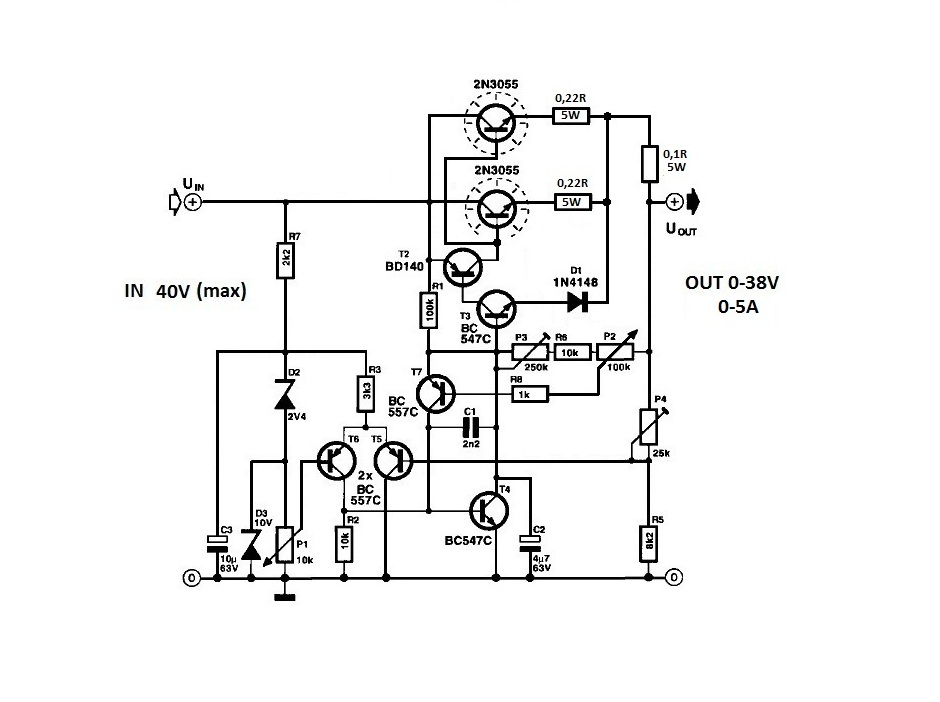

در نقشه مداری که ارسال کردیین اصلا از ترانزیستور 1047استفاده نشده !
ترانزیستور 1047 قیمت بالایی داره و در مدارات فرکانس بالا استفاده میشه و در منابع تغذیه کاربردی نداره
بله مداری که من ساختمpcb اون برای 1047بود که من بجاش 13009گذاشتم خیلی داغ میکرد و افت ولتاژ داشت و جریان کافی نمیداد
که دیشب بنده توی وسایلم رو گشتم و ترانزیستورtip3055رو دیدم و بجای 13009گذاشتم که افت ولتاژ از 6ولت به 0.5ولت کاهش یافت
ولی الان مشکل دوم مدار رو میگم:جریان مدار که از 0تا5 آمپر قابل تنظیمه اما با محدود کردن جریان ولتاژ هم 1الی3ولت کم میشه
تشکر


مهران چمنی

مدیریت کل سایت
عضو کادر مدیریت
مدیریت کل انجمن ها
مدیریت کل فروشگاه
عضویت
21 October 2015
ارسال ها
841
لایک ها
804
محل سکونت
مشهد / شهر عشـــق
خوب این شماتیک مداری که ارسال کردین ، برای یک منبع تغذیه متغیر 0تا 38ولت و 0تا5آمپر ، بسیار ساده و ابتدایی است
ایجاد همچین مشکلات ریزی در این مدارات مختصر شده بعید نیست
تمامی قطعات موجود در این شماتیک ، آنالوگ هستند و از هیچ مدار مجتمعی استفاده نشده که همین امر باعث ایجاد یک سری مشکلات میشه


armin

کاربر عضو
عضو انجمن 220ولت
کاربر عادی
عضویت
5 July 2016
ارسال ها
78
لایک ها
25
محل سکونت
دزفول،شهر مقاومت و پایداری
خوب این شماتیک مداری که ارسال کردین ، برای یک منبع تغذیه متغیر 0تا 38ولت و 0تا5آمپر ، بسیار ساده و ابتدایی است
ایجاد همچین مشکلات ریزی در این مدارات مختصر شده بعید نیست
تمامی قطعات موجود در این شماتیک ، آنالوگ هستند و از هیچ مدار مجتمعی استفاده نشده که همین امر باعث ایجاد یک سری مشکلات میشه
خب بنده ویدیوی تست این مدار رو هم دارم(از طرف طراح)اونجا همچین مشکلی نیست
