آموزشی راهنمای سیم کشی اف اف صوتی (بامدارتقویت کننده)

شروع موضوع توسط محمدعلی ‏12 مارس 2016 در انجمن انجمن تاسیسات الکتریکی و سیمکشی ساختمان (تک فاز)

  1. محمدعلی

    محمدعلی همکار فرهنگی و نظارتی عضو کادر مدیریت همکار فرهنگی و نظارتی کاربر فنی و مهارتی

    ارسال ها:
    430
    تشکرهای دریافتی:
    413
    امتیاز دستاورد:
    63
    تحصیلات:
    الکترونیک
    محل سکونت:
    تهران

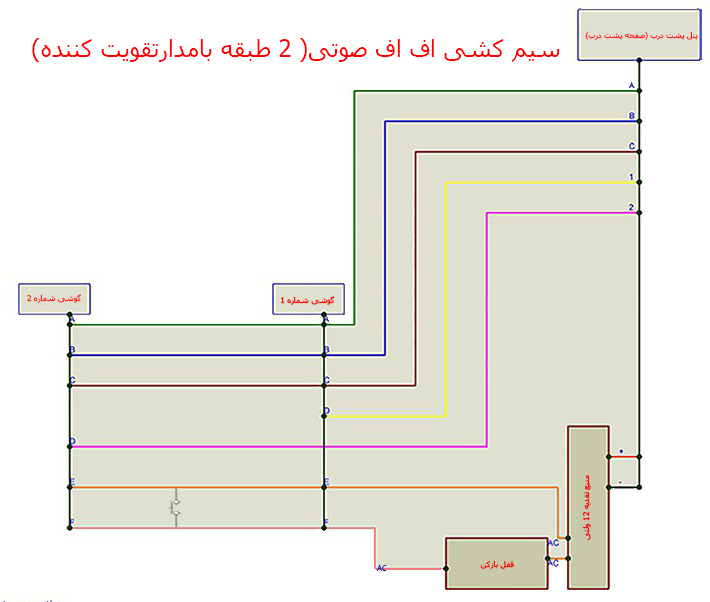

    [​IMG]

    aگوشي بهaپشت درب
    bگوشي بهbپشت درب
    cگوشي بهcپشت درب
    dگوشي به1پشت درب
    eگوشي به ac ترانس
    +ترانس به +پشت درب
    -ترانس به -پشت درب
    fبه يکسرقفل بازکن وسرديگرقفل بازکن هم به ac ترانس

    نکات مهم:
    کابل دو زوج (4نخ سیم) شماره 06 مخابراتی .( روکش سفید ارزونتر و مخصوص توکار، روکش مشکی کمی گرانتر و جون دار تر و مخصوص روکار)
    بدون تیکه بین پنل بیرونی و داخلی سیم کشی شود.(پیشنهادمی شودکابل امل یا کرمان)


    پیشنهادمی شودداکت الوند یا البرز(اگرمی خواهیدبرای سیم کشی روکاراز داکت استفاده کنید)
    [​IMG]

    برای زوایا هم می تونید از داکت شیار دار استفاده کنی هم خودتونمی توانید چند تا شیار زیر داکت بزنید تا مثلا رو یه سطح قوس دار داکت خوب نصب بشه.(اصلا یه شاخه داکت بگیرین وشروع برای زوایادرست کردن بکنیدو نگران خراب شدن نباش )
    البته بدونه داکت هم میشه تمیز دراورد.
    ایفون هم الکتروپیک یا تکنماپیشنهادمی شود.
