سوال ساخت مدار مبدل 12ولت به220 و ارتقای آن

شروع موضوع توسط armin ‏15 آگوست 2017 در انجمن مدارات آنالوگ

  1. armin

    armin کاربر عضو کاربر عادی عضو انجمن 220ولت

    ارسال ها:
    14
    تشکرهای دریافتی:
    5
    امتیاز دستاورد:
    3
    محل سکونت:
    خوزستان- دزفول
    با سلام خدمت اساتید محترم
    بنده چند وقتی هست که قسط ساخت یک مبدل 12به220دارم

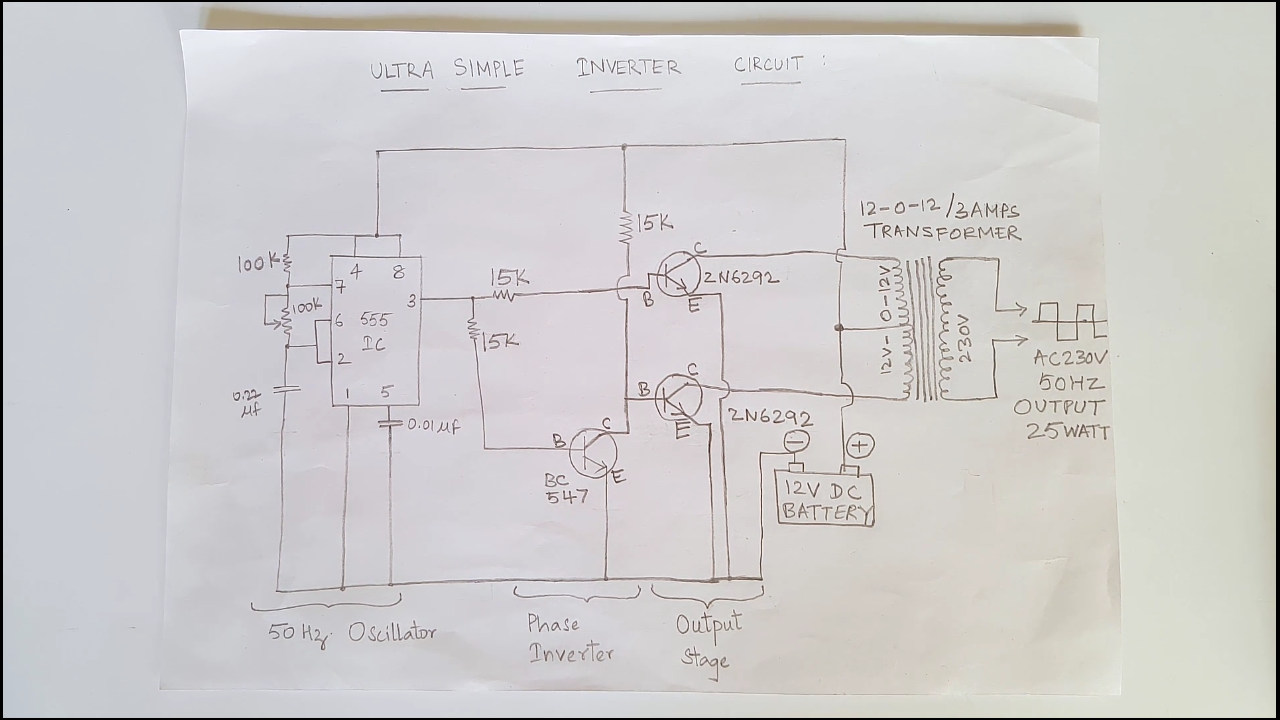

    واین مدار رو هم پیدا کرم و ساختمش خوب کارمیکنه[​IMG] اما میخواستم بدونم چطور میشه قدرت این مدار رو افزایش داد ؟
    میشه با اضافه کردن ترانزیستور این کار رو کرد؟
    البته من ترانزیستور های 2N6292رو پیدا نکردم و فروشنده به جای اون به من ترانزیستور TIP142رو داد.
    بنظر شما آیا این ترانزیستور های مشابه برای مدار مشکلی بوجود میارن؟

    آخرین ویرایش: ‏15 آگوست 2017
    MehranChamani از این پست تشکر کرده است.
    بارگذاری...
  2. سیدمحمدرضا هاشمی آزاد

    سیدمحمدرضا هاشمی آزاد مدیریت تبلیغات سایت عضو کادر مدیریت مدیریت تبلیغات سایت متصدی کانال انجمن در آپارات کاربر VIP الماس

    ارسال ها:
    450
    تشکرهای دریافتی:
    273
    امتیاز دستاورد:
    63
    تحصیلات:
    کلاس یازدهم
    محل سکونت:
    شیراز شهر راز
    بله ترانزیستور های مشابه مشکل به وجود میارن حتی ترانزیستور هایی که استفاده میکنین باید از یک مارک و شرکت سازنده باشند وگرنه بار مدار بر روی ترانزیستور ضعیف تر میفتد و بازده مدار کم می شود و ممکن ترانزیستور بسوزد

  3. armin

    armin کاربر عضو کاربر عادی عضو انجمن 220ولت

    ارسال ها:
    14
    تشکرهای دریافتی:
    5
    امتیاز دستاورد:
    3
    محل سکونت:
    خوزستان- دزفول
    خب یعنی این دوتا ترانزیستور مشابه بدرد نمی خورن
    راهی هست که بدون مشکل از این ترانزیستور هااستفاده کرد
    آخه من این مدار رو به خاطر ساده بودنش انتخاب کردم و میخوام بسازمش

  4. سیدمحمدرضا هاشمی آزاد

    سیدمحمدرضا هاشمی آزاد مدیریت تبلیغات سایت عضو کادر مدیریت مدیریت تبلیغات سایت متصدی کانال انجمن در آپارات کاربر VIP الماس

    ارسال ها:
    450
    تشکرهای دریافتی:
    273
    امتیاز دستاورد:
    63
    تحصیلات:
    کلاس یازدهم
    محل سکونت:
    شیراز شهر راز
    بعید میدونم راهی وجود داشته باشه ولی به نظر من خرید یک اینورتر همیشه ارزون تر و منطقی تر از ساخت اونه همچنین اینورتر های آماده حجم کمتری میگیرن

  5. armin

    armin کاربر عضو کاربر عادی عضو انجمن 220ولت

    ارسال ها:
    14
    تشکرهای دریافتی:
    5
    امتیاز دستاورد:
    3
    محل سکونت:
    خوزستان- دزفول
    نه من این اینورتر رو همینجوری میخوام بسازم
    (برای بدست آوردن تجربه)
    پس یعنی نمیشه این مدار رو ساخت(آخه حتی PCBهم ساختم)
    آخه من هرچی گشتم ترانزیستور ها رو پیدا نکردم

    آخرین ویرایش: ‏16 آگوست 2017
  6. armin

    armin کاربر عضو کاربر عادی عضو انجمن 220ولت

    ارسال ها:
    14
    تشکرهای دریافتی:
    5
    امتیاز دستاورد:
    3
    محل سکونت:
    خوزستان- دزفول
    ببخشید چطور میشه pcbاین مدار رو درست کرد آخه من هر کار میکنم بسازمش باید هی جامپر بزنم

  7. سیدمحمدرضا هاشمی آزاد

    سیدمحمدرضا هاشمی آزاد مدیریت تبلیغات سایت عضو کادر مدیریت مدیریت تبلیغات سایت متصدی کانال انجمن در آپارات کاربر VIP الماس

    ارسال ها:
    450
    تشکرهای دریافتی:
    273
    امتیاز دستاورد:
    63
    تحصیلات:
    کلاس یازدهم
    محل سکونت:
    شیراز شهر راز
    اولین اینکه باید بسیار تمرین کنید تا در ساخت pcb ماهر شوید تمام افرادی که تازه شروع به pcb زدن میکنن مشکل جامپر رو دارن و اگه خیلی زیاد باید جامپر بزنین از pcb دو رو استفاده کنید

  8. armin

    armin کاربر عضو کاربر عادی عضو انجمن 220ولت

    ارسال ها:
    14
    تشکرهای دریافتی:
    5
    امتیاز دستاورد:
    3
    محل سکونت:
    خوزستان- دزفول
    ممنون از راهنماییتون
    خب حالا چطور میشه اونو ارتقا داد

  9. علی تحیری

    علی تحیری ***** کاربر علمی و تخصصی عضو انجمن 220ولت

    ارسال ها:
    432
    تشکرهای دریافتی:
    770
    امتیاز دستاورد:
    93
    تحصیلات:
    کارشناس الکترونیک از کشور آمریکا
    محل سکونت:
    تهران تهران پارس
    با سلام:
    برای بدست آوردن قدرت بیشتر باید از ترانزیستور های 2n3055 بصورت مدار موازی و استفاده از ترانس با قدرت ولت آمپر بیشتر استفاده کنید. ساخت این همه قطعات برای یک اینورتر 25 وات خیلی زیاد است. اما برایبدست اوردن تجربه خوب است.

    armin، سیدمحمدرضا هاشمی آزاد و MehranChamani از این ارسال تشکر کرده اند.
  10. Alireza.pr

    Alireza.pr کاربر VIP طلایی کاربر عادی عضو انجمن 220ولت کاربر VIP طلایی

    ارسال ها:
    22
    تشکرهای دریافتی:
    41
    امتیاز دستاورد:
    13
    سلام برای درایور هم از ایسی tl494 استفاده کنید به جای 555 چون این مدار دد تایم ندارد و در توان های بالا مدار خواهد سوخت

    آخرین ویرایش: ‏6 سپتامبر 2017
